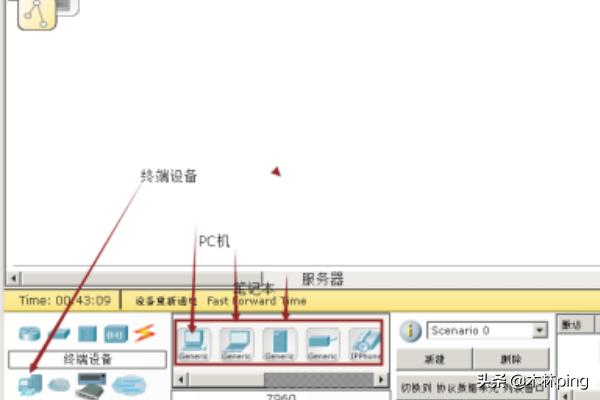

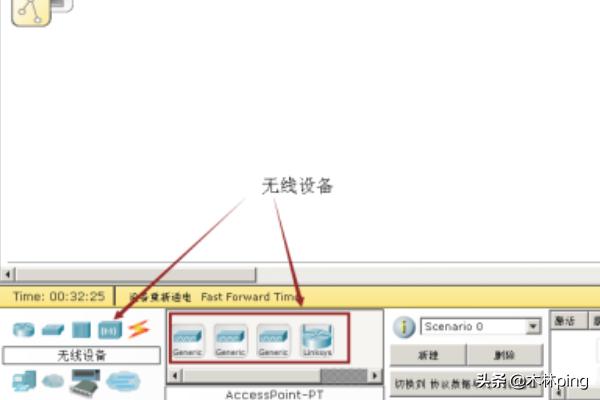

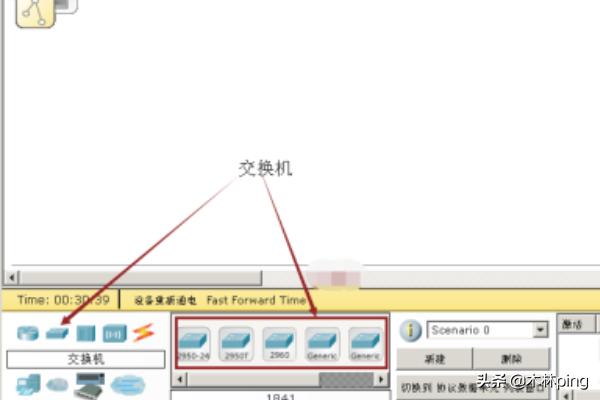

1、首先下载安装好cisco picket，然后打开，下面的图显示的是模拟器的核心硬件，左边是总分类，点击左边相应的设备，在右边会显示具体的型号。

2、认识了上面的设备之后，就可以把需要的硬件拖动到空白的地方进行配置。这里选择二个路由器，一台三层交换机，一个二层交换机和二台PC机

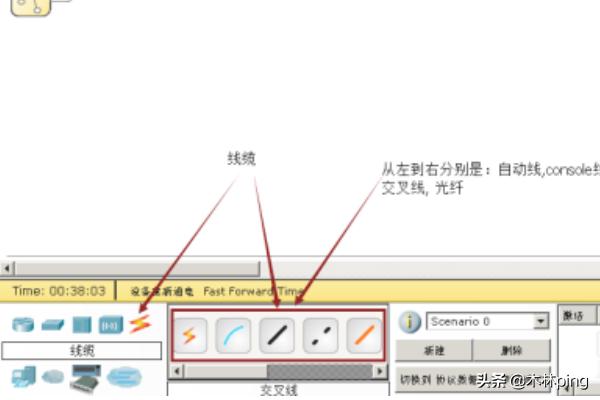

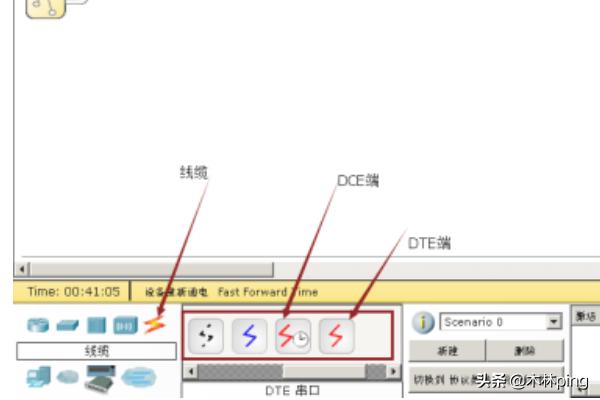

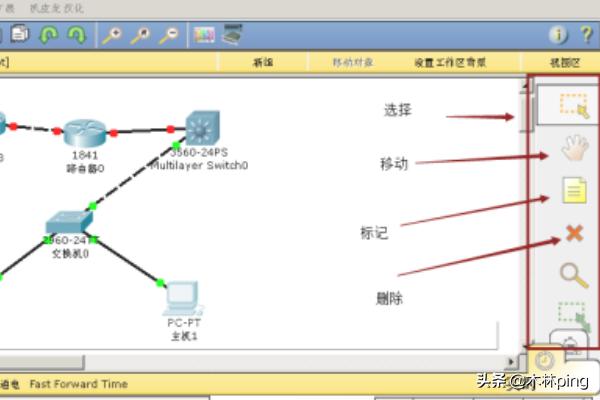

3、布局好后，就可以连线了，第一次使用不熟悉的话，就选自动线来连，它会自动识别出要用哪种线。像上图中，路由器与三层交换机之间自动选择了交叉线，其他的都是直连线。右边标示的是这个程序里的一些图标的使用功能。连好线之后，就可以对设备进行配置了。

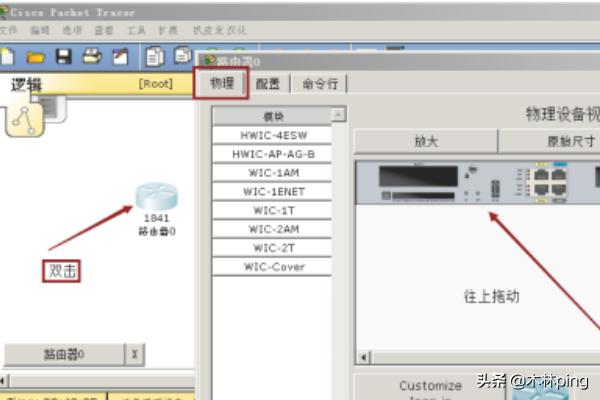

4、这里双击路由器，进行相应的配置。在“物理”标签的左边显示的是路由器的一些模块，点击你想添加的，在右下方会显示出来，然后把它拖动到路由器相应的位置上。

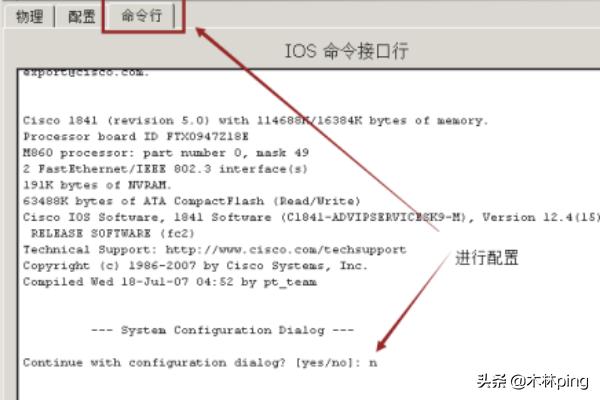

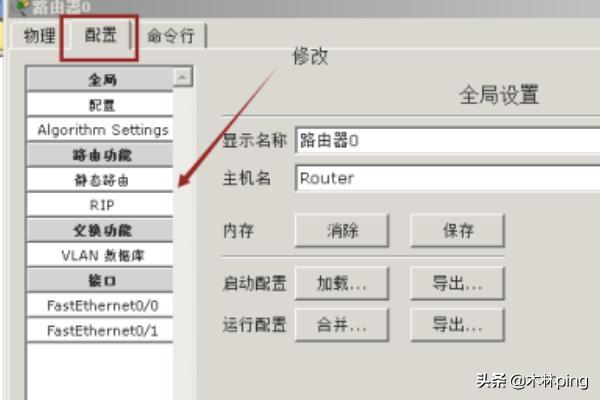

5、点击“配置”标签可以对参数进行修改，点击“命令行”就可以对路由器进行配置了。

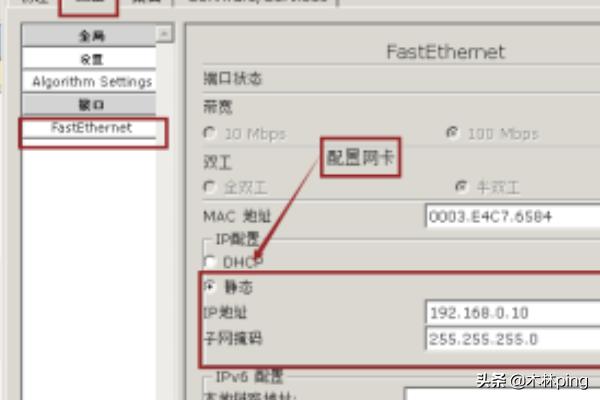

6、交换机的配置跟路由器的配置差不多，下面就双击PC机对网卡进行配置。这里没配DHCP，所以就直接给PC配置静态的IP。

7通过上面的配置，基本可以把一个小型的局域网搭建起来了。

思科模拟器安装步骤

mint20.3 linux 安装思科模拟器GNS3

首先添加GNS3的PPA

sudo add -apt-repository ppa:gns3/ppa

更新软件源

sudo apt-get update

安装GNS3

sudo apt-get install gns3-server gns3-gui

下载完成后弹出如下窗口，选择“yes”

安装完成

运行软件，我是在自己的电脑运行，所以选择第二项

安装完后需要自行下载安装CISCO 的ISO image文件

GNS3默认console管理工具为xterm

安装xterm命令

搞定！
